Réparation lampe ancienne Tizio d'Artémide
Personnellement, j'adore cette lampe qui m'a accompagné dans le passé pendant mes études de dessin industriel.
Et maintenant, je la retrouve souvent dans mon atelier de réparation et restauration.

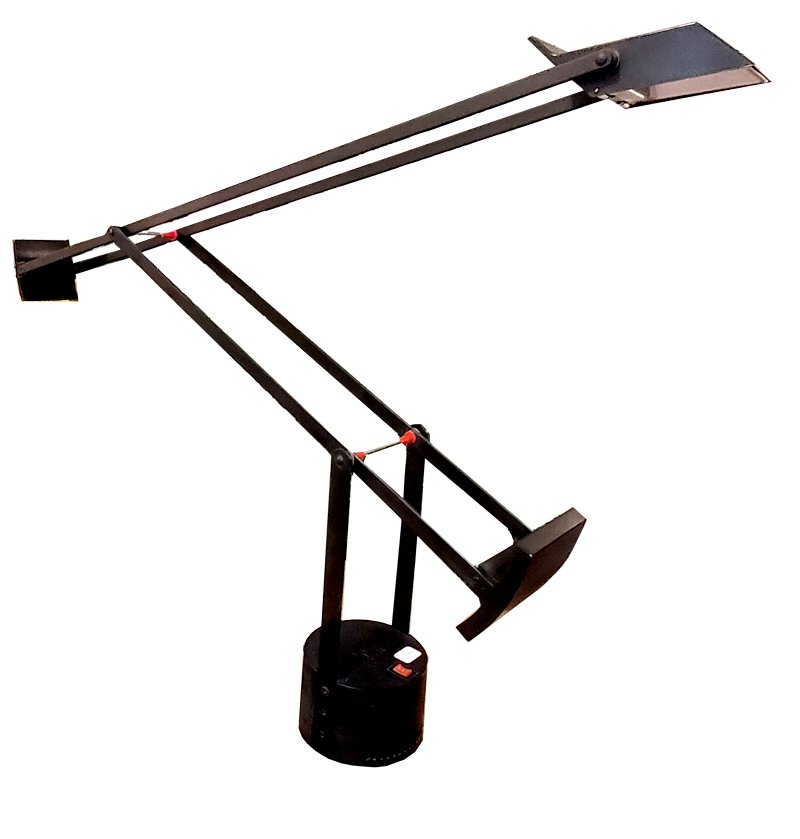

La lampe à poser Tizio est constituée d'un socle sur base rotative et munie de deux bras articulés montés sur un système de balancier.
Des contre-poids sont positionnés à 3 endroits bien spécifiques permettant ainsi un équilibre parfait de l'ensemble.
Un transformateur est intégré dans la base et permet ainsi de délivrer une tension de sécurité de 6 à 12 volts à l'ampoule.
L'ampoule halogène est de type H1/12V/50 Watts (ampoule pour phare de voiture) pour les anciens modèles, pour les modèles plus récents, l'ampoule est de type GY6,35 en halogène ou LED.
Sous une tension Max de 12 Volts, Il est important de savoir que le courant électrique passe dans les montants et les bras.
Il n'y a aucun danger pour l'utilisateur, mais par contre la lampe peut souffrir à cause de la chaleur dégagée par l'ampoule et le passage du courant qui est important.
En effet, sous une tension de 12 V on peut avoir un courant de 4,6 A qui traverse les montants.
Les montants et les bras sont épais et ne risque pas de chauffer, par contre au niveau de l'ampoule, il y a un fil électrique, des cosses et un support de l'ampoule qui assure le contact électrique. Tous ces points de contact offre une résistance au passage du courant et de ce fait s'échauffe. Si ces zones de contacts sont défectueuses (oxydation ou autre), les pièces peuvent chauffer de façon anormale et mettre Hors-Service la lampe.
Il en va de même au niveau des connexions par bouton-pression.
Le seul endroit ou on trouvera un fil électrique, c'est dans la tête de la lampe et bien sûr dans la base au niveau du transformateur 220/12V.
Sur la photo ci-dessous, à droite, vous pouvez voir un tout petit contre-poids à poser dans la tête, indispensable à la stabilité.
Sur la photo ci-dessous, on peut voir le dispositif de support de l'ampoule H1. Il est très abîmé et doit être remplacé.
Voici l'ampoule Halogène type H1
Les bras sont liés entre eux par des systèmes de boutons pression.
Sur la photo ci-dessous, le bouton pression a été remplacé.
Les petits pont (tige avec bouts rouges) assurent la rigidité des bras.
Problèmes les plus rencontrés sur les anciennes lampes Tizio
- Mécanique et connectique
- Contacts électriques défectueux (oxydation, bouton pression, support lampe, filerie et cosses endommagées à cause de la chaleur dégagée par l'ampoule halogène et le passage du courant, ...)
Un grand merci à un de mes clients pour ce retour photo très sympa.
